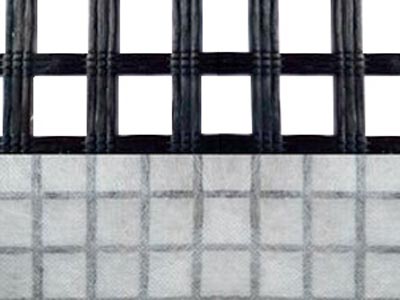

玻璃纖維土工格柵：
玻璃纖維土工格柵是一種用于路面增強、老路補強，加固路基及軟土基的優良土工合成材料。在處理瀝青 路面反射裂紋應用上，已成為不可替代的材料。該產品是以高強無堿玻璃纖維通過國際先進的經編工藝制成網狀基材，經表面涂覆處理而制成的半剛性制品。具有經、緯雙向很高的抗拉強度和較低的延伸率，并具有耐高 溫、耐低寒、抗老化、耐腐蝕等優良性能，廣泛應用于瀝青路面、水泥路面及路基的增強和鐵路路基、堤壩護坡、機場跑道、防沙治沙等工程項目。
★產品介紹
玻纖格柵是選用優質增強型無堿玻纖紗，利用國外先進經編機織成基材，采用經編定向結構，充分利用織物中紗線**，改善其力學性能，使其具有良好的抗拉強度，抗撕裂強度和耐蠕變性能，并經過優質改性瀝 青涂覆處理而成的平面網絡狀材料。其因循相似相容原理，重點突出其與瀝青混合料的復合性能，并充分保護玻纖基材，極大**了基材的耐磨性及抗剪切能力，從而得以用于路面增強，抵抗裂縫車轍等公路病害產生，結束了瀝青路面難以增強的難題。
★產品特點
產品有強度高、伸長率低、耐高溫、模量高、重量輕、韌性好、耐腐蝕、壽命長等特點，可廣泛應用于舊的水泥路面、機場跑道的維修、堤壩、河岸、邊坡防護、道橋路面增強處理等工程領域，可給路面增強、補強，防止路面車轍**裂紋，熱冷伸縮裂紋和下面的反射裂紋，并能將路面承載應力分散，延長路面使用壽命，高抗拉強度低延伸率，無長期蠕變，物理化學穩定性好，熱穩定性好，**開裂，耐高溫車轍，抗低溫縮裂，延緩減少反射裂縫。
★產品用途
商品詳細信息展示
1. 舊瀝青砼路面，加筋增強瀝青面層，**病害。
2. 水泥砼路面改建復合式路面，**板塊收縮等引起反射裂縫。
3. 道路拓改工程，**新老結合部及不均勻沉降而造成裂紋。
4. 軟土基加筋處理，利于軟土析水固結，有效**沉降，均勻應力分布，增強路基整體強度。
5. 新建道路半鋼性基層產生收縮裂縫，加筋增強防止基礎裂紋反射而引起的路面裂縫。

產品規格及性能參數：

玻璃纖維土工格柵技術參數
分類	型號	斷裂強度(KN/m)		斷裂伸長率(%)		網格尺寸(mm×mm)	幅寬
		經向	緯向	經向	緯向
玻璃纖維土工格柵	GG2525	≥25	≥25	≤3	≤3	12～50	1～6
	GG3030	≥30	≥30	≤3	≤3	12～50	1～6
	GG4040	≥40	≥40	≤3	≤3	12～50	1～6
	GG5050	≥50	≥50	≤3	≤3	12～50	1～6
	GG8080	≥80	≥80	≤3	≤3	12～50	1～6
	GG100100	≥100	≥100	≤3	≤3	12～50	1～6
	GG120120	≥120	≥120	≤3	≤3	12～50	1～6
自粘式玻璃纖維土工格柵	GGA2525	≥25	≥25	≤3	≤3	12～50	1～6
	GGA3030	≥30	≥30	≤3	≤3	12～50	1～6
	GGA4040	≥40	≥40	≤3	≤3	12～50	1～6
	GGA5050	≥50	≥50	≤3	≤3	12～50	1～6
	GGA8080	≥80	≥80	≤3	≤3	12～50	1～6
	GGA100100	≥100	≥100	≤3	≤3	12～50	1～6
	GGA120120	≥120	≥120	≤3	≤3	12～50	1～6

備注:
1、我公司生產的土工格柵常規的網格尺寸為12.7mm和25.4mm。
2、常規幅寬為2m、4m和6m。
3、土工格柵的強度、幅寬及網格尺寸可以根據用戶的要求定制。

產品屬性

產品型號       單位

TGS-B TGS-B TGS-B TGS-B TGS-B TGS-B 30/30 40/40 50/50 60/60 80/80 100/100

原材料
自粘性
網孔尺寸	–縱向±20%	mm
	–橫向±20%	mm
經、緯向紗線根數

高強度無堿玻璃纖維涂覆瀝青聚合物
可以根據客戶要求，生產自粘型產品
20	20	20	20	18	18
20	20	20	20	18	18
雙經雙緯	雙經雙緯	雙經雙緯	雙經雙緯	三經三緯	三經三緯

物理指標
抗拉強度	-縱向	≥	KN/m
	-橫向	≥	KN/m
對應伸長率	-縱向	≤	%
	-橫向	≤	%

30	40	50	60	80	100
30	40	50	60	80	100
4	4	4	4	4	4
4	4	4	4	4	4

外觀尺寸
幅　　度	m
卷　　長	m
每卷面積	m2
每卷重量	kg

4	4	4	4	4	4
100	100	50	50	50	50
400	400	200	200	200	200
80	100	60	70	90	100

說明：
1.經編玻纖土工格柵檢驗標準：JT/T 480-2002，測試方法標準：公路土工合成材料試驗規程（JTG E50-2006）。
2.表中土工格柵的規格型號是我公司常用型號，我公司可根據客戶要求定做從 10～150KN/m 各種不同強度的單、雙向經編滌綸土工格柵。
3.表中的幅寬是該型號產品的**大幅寬，我公司可根據客戶要求生產從 1m～5.3m 不同幅寬的產品。
4.表中的網孔尺寸是指每個網孔的有效凈空尺寸，每個規格的網格尺寸（兩根筋條中線到中線的尺寸）均為 25.4×25.4mm。
5.表中物理指標已得到國家權威機構檢驗。

玻璃纖維土工格柵技術性能規格

規格		EGA1﹡1A-N	EGA1﹡1C-N	EGA1﹡1CA-N	EGA1﹡1B-N	EGA2﹡2A-N	EGA2﹡2C-N	EGA2﹡2B-N
		EGA1﹡1A	EGA1﹡1C	EGA1﹡1CA	EGA1﹡1B	EGA2﹡2A	EGA2﹡2CA	EGA2﹡2B
斷裂強度 （kN/m）		經向	30	50	65	80	50	65	80
	緯向		30	50	65	80	50	65	80
伸長率（%）		≤3	≤3	≤3	≤3	≤3	≤3	≤3
網格尺寸（mm*mm）		25.4×25.4	25.4×25.4	25.4×25.4	25.4×25.4	12.7×12.7	12.7×12.7	12.7×12.7
彈性模量（Gpa）		67	67	67	67	67	67	67
耐溫性（℃）		-100~280	-100~280	-100~280	-100~280	-100~280	-100~280	-100~280
幅寬		1-6	1-6	1-6	1-6	1-6	1-6	1-6
表面處理		改性瀝青	改性瀝青	改性瀝青	改性瀝青	改性瀝青	改性瀝青	改性瀝青
耐腐蝕性		優異	優異	優異	優異	優異	優異	優異

產品特點

1、產品具有強度高、伸長率低、耐高溫、模量高、重量輕、韌性好、耐腐蝕、壽命長等優點，可廣泛應用于舊的水泥路面、機場跑道的維修、堤壩、河岸、邊坡防護、道橋路面增強處理等工程領域，可給路面增強、補強，防止路面車轍**裂紋，熱冷伸縮裂紋和下面的反射裂紋，并能將路面承載應力分散，延長路面使用壽命。

2、高抗拉強度低延伸率：玻纖土工格柵是以玻璃纖維為原料，而玻璃纖維的抗拉強度極高，超過了其它纖維與普通金屬。同時它的模量很高，具有很高的抗變形能力，斷裂延伸率小于3%。

3、無長期蠕變：作為增強材料，具備在長期荷載的情況下抵抗變形的能力即抗蠕變性是極為重要的，玻璃纖維不會發生蠕變，確保了產品能夠長期保持性能。

4、物理化學穩定性好：經過特殊后處理劑進行涂覆處理后，玻纖土工格柵能夠抵抗各種物理磨損和化學侵蝕，還能抵御生物侵蝕和氣候變化，保證其性能不受損失。

5、熱穩定性好：玻璃纖維的熔點在1000℃以上，保證了玻纖土工格柵在攤鋪?zhàn)鳂I(yè)中承受高溫的穩定性。

6、集料的嵌鎖和限制作用：由于玻纖土工格柵是網狀結構，瀝青混凝土中的集料可以貫穿其中，這樣就形成了機械嵌鎖。這種限制阻礙了集料的運動，使瀝青混合料在受荷載的情況下能夠達到更好的壓實狀態，更高的承重能力，更好的荷載傳遞性能及較小的變形。

7、與瀝青混合料的相容性：玻纖土工格柵在后處理工藝中涂覆的材料是針對瀝青混合料設計的，每根纖維都被充分涂覆，與瀝青具有很高的相容性，從而確保了玻纖土工格柵在瀝青層中不會與瀝青混合料產生隔離，而是牢固地結合在一起。

8、**開裂：玻纖土工格柵在瀝青面層中，能夠?qū)④囕唹哼^路面而產生的壓應力和拉應力分散，在兩塊受力區域之間形成緩沖帶，應力逐步變化而不是突變，減少了應力突變對瀝青面層的破壞。同時玻纖土工格柵的低延伸率減小了路面的彎沉量，保證了路面不會發生過度變形。

9、耐高溫車轍：在瀝青面層中使用玻纖土工格柵，其在瀝青面層中起到骨架作用。瀝青混凝土中集料貫穿于格柵間，形成復合力學嵌鎖體系，限制集料運動，增加了瀝青面層中的橫向約束力，瀝青面層中各部分彼此牽制，防止了瀝青面層的推移從而起到抵抗車轍的作用。

10、抗低溫縮裂：在低溫條件下，瀝青混凝土遇冷收縮，產生拉應力，當拉應力超過瀝青混凝土拉伸強度時，產生裂紋。玻纖土工格柵在瀝青面層中的應用，**了面層橫向拉伸強度，使得瀝青混凝土的拉伸強度大大**，可以抵抗較大的拉應力而不致發生破壞。另外，即使因?yàn)榫植繀^(qū)域產生裂紋，在裂紋發生的應力集中，經玻纖土工格柵的傳遞而消失，裂紋不會發展成裂縫。

11、延緩減少反射裂縫：在瀝青中加鋪玻纖土工格柵平層，**由交通荷載引起的剪切或拉伸應力，釋放應變，作為瀝青混凝土拉伸增強材料，達到延緩減少裂縫的目的。

應用范圍

1、舊瀝青砼路面，加筋增強瀝青面層，**病害。
2、水泥砼路面改建復合式路面，**板塊收縮等引起反射裂縫。
3、道路拓改工程，**新老結合部及不均勻沉降而造成裂紋。
4、軟土基加筋處理，利于軟土析水固結，有效**沉降，均勻應力分布，增強路基整體強度。
5、新建道路半剛性基層產生收縮裂縫，加筋增強防止基礎裂紋反射而引起的路面裂縫。

施工方法

目前常用的玻纖土工格柵有帶自粘膠和不帶自粘膠兩種，帶自粘膠的可直接在已平整的基層鋪設，不帶自粘膠的，通常采用釘子固定法。

不自粘式玻纖格柵施工方法
釘子固定法所需材料為：
i.      40×40×0.3毫米的固定鐵皮，要求平整不翹角
ii.      2英寸鋼釘(優質水泥釘)

1、釘子固定法鋪設玻纖土工格柵時，先將一端用固定鐵皮和釘子固定在已灑布粘層瀝青的下層結構上，釘子可用錘擊或射釘槍射入，再將格柵縱向拉緊并分段固定，每段長度為2-5米，對于水泥混凝土路面，可按收縮縫間距分段。鋼釘位置設于接縫處，要求格柵拉緊時，其縱橫向均處于挺直張緊狀態。

2、格柵搭接距離為：縱向接頭搭接距離不小于20厘米，橫向搭接距離不小于15厘米，縱向搭接應根據瀝青攤鋪方向，將前一幅處于后一幅之上。

3、不能將釘子釘于玻纖格柵上，也不能用錘子直接敲擊玻纖格柵，固定好后，如發現釘子斷裂或鐵皮松動，則需重新固定。

4、玻纖格柵鋪設固定完畢后，須用膠輥壓路機適度碾壓穩定。使格柵與原路表面粘牢固，嚴格控制運送混合料的車輛出入，在格柵層上禁止車輛急轉向、急剎車和傾瀉混合料腳料，以防止對玻纖格柵的施工損傷。

自粘式玻纖格柵的施工方法

1、準備工作：
完成所有的填縫，補坑，基礎加固和找平層的鋪設。

2、路表狀況
路面必須：清潔無塵、干燥、溫度在5攝氏度-60攝氏度之間。

3、產品準備
自粘式玻纖土工格柵在工地不得保存在干燥的環境中以保持粘性。

4、注意事項
(1) 接觸自粘式玻纖格柵時，工人必須戴手套。
(2)當自粘式玻纖格柵鋪過路標障礙物時，須用刀切斷妨礙此位置的土工格柵。
(3)鋪設自粘式玻纖格柵時不允許出褶，因此在鋪設過程中，必須有足夠的拉力。
(4)端重疊部分搭接75-150毫米，確保重疊部分順著鋪設方向。
(5)兩側重疊部分搭接25-50毫米。
(6)鋪設并碾壓后，只允許施工車輛或緊急車輛在其上行走，但應保證不因車輛的轉彎或剎車對土工格柵造成破壞。
(7)已鋪設的土工格柵的路面，必須當日完成鋪設瀝青混合料的工作，面層瀝青**小厚度應大于40毫米。

5、鋪設方法
(1)機械鋪設
將整卷土工格柵裝在拖拉機前的放卷架上，注意其粘性面向下。
使拖拉機向前走，保證土工格柵平直地粘在路面上。s
用膠輪的輕型壓路機碾壓1-2遍。
攤鋪瀝青混合料路面。

(2)人工鋪設
將整卷土工格柵放在卡車后或手推車的放卷架上，注意其粘性面向下。
確保放卷軸已鎖定，布卷不致自由松動。
當卡車(或手推車)慢慢向前走時，應踩住格柵一端。如格柵有松馳時，即時調整以防皺折。
用膠輪的輕型壓路機碾壓1-2遍，激活格柵背膠即可攤鋪瀝青路面。
